一、前言
随着我国经济的快速发展，一方面：单位时间内我们的生产工具所生产的产值越来越高，生产效率越来越高；另一方面：单位时间内因生产工具的故障而带来的损失也越来越大；所以我们在提高单位生产力的同时首先应消除因生产工具的故障而带来的损失。对于工厂来说，停电一个小时的损失相当于正常生产好几个小时的生产产值！ 所以保证电力的生产就相当于提高了生产力。
二、系统简介
本系统采用了先进的温湿度监测技术，实现对隧道内环境温湿度的监测，通过通风系统实现对隧道降温除湿。
系统同时监测所有电器设备的运行状态，在风机出现运行异常时及时停止运行并发出警告，提示工作人员处理，方式设备损坏。
三、系统功能
1、通过敷设在电缆隧道内的温湿度传感器实现对隧道内环境的监测。
2、通过隧道内烟感探头实现隧道内火灾情况的监测。
3、通过风扇对隧道内进行换气，从而实现温度及湿度的双降。
4、用户界面友好，报警信息输出包括声、光、图形界面、继电器输出、通信输出等方式；
5、能显示每个区域温度情况、实时曲线、历史曲线。可方便查询任一时段历史数据；
6、报警数据可在软件中设置，除设置若干个温度值超限报警外，还具有温度变化率超限报警；
7、系统有自检功能，可实时监测自身运行情况并输出故障报警声光信号；
8、系统采用模块化设计，可以在运行以后任意增减功能模块，保证组网的灵活性；
四、运行目标
1、用隧道内环境温湿度传感器进行温湿度监测；
2、根据温湿度设定阀值启动隧道换气系统，直至监测参数低于阀值为止。
3、系统监测每一路风机运行状态，根据运行参数判断风机是否带病运行，及时提示维护人员进行维护。
4、监测软件正常显示画面为现场模拟分布图，出现故障时显示故障区域实时温度、曲线等；
5、能显示每个区域的温度情况、实时曲线、历史曲线，可方便查询任一时段历史数据；
6、系统可记录三年内各测温区域历史数据；
7、系统具有良好的数据传输性能、抗电磁干扰性，能够在高压、潮湿及粉尘较多的环境下稳定可靠运行；
8、发生报警时除了微机屏幕显示外还能发出声音报警；
9、系统可靠运行时间10年以上；
10、 系统可与厂内MIS网，DCS等连接，在网内任一计算机可通过权限实现联网查询。
五、隧道温控系统解决方案
本系统根据现场实际情况，结合目前在业界先进测温技术，以其结构先进、布线成本低、抗干扰能力强、运行可靠、扩充灵活方便的优越性能，在投资费用合理的前提下，实现隧道温湿度监测的功能。实时监测隧道内的温湿度，对监测参数的异变及时进行预报，及时发现隐患，及时进行防范，防止发生重大事故或火灾，以确保工厂生产。

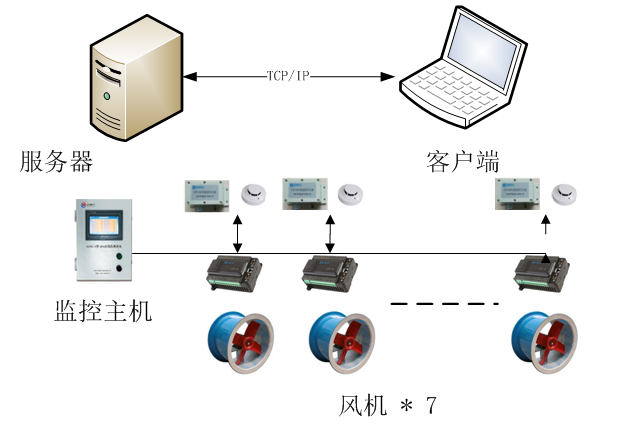

系统拓扑图
5.1 现场工况
本项目为工厂电缆隧道环境监控系统，现场具备通讯网络及供电网络。
5.2 温湿度传感器敷设方法
隧道内温湿度传感器采用悬挂式安装，可以通过膨胀螺栓或者尼龙扎带固定在墙面或电缆桥架上。风机需固定在电缆隧道侧壁，建议隧道内每100m安装一台轴流风机并实现自动监控。
5.3 系统配置清单
|
序号 |
名称 |
型号 |
单价（元） |
单位 |
数量 |
合计（元） |
|
1 |
监控主机 |
ZYSD-2020 |
|
|
|
|
|
2 |
环境温湿度传感器 |
ZYOH-S1 |
|
|
|
|
|
3 |
烟感模块 |
JTW-GD |
|
|
|
|
|
4 |
风机监控模块 |
ZYOL-F |
|
|
|
|
|
5 |
风机 |
0.2kW轴流风机 |
|
|
|
|
|
6 |
电缆 |
2*4.0动力电缆 |
|
|
|
|
|
7 |
电缆 |
4*1.0信号电缆 |
|
|
|
|
|
8 |
施工 |
|
|
|
|
|
