隧道温控系统

系统同时监测所有电器设备的运行状态，在风机出现运行异常时及时停止运行并发出警告，提示工作人员处理，方式设备损坏。

系统功能

1、通过敷设在电缆隧道内的温湿度传感器实现对隧道内环境的监测。

2、通过隧道内烟感探头实现隧道内火灾情况的监测。

3、通过风扇对隧道内进行换气，从而实现温度及湿度的双降。

4、用户界面友好，报警信息输出包括声、光、图形界面、继电器输出、通信输出等方式；

5、能显示每个区域温度情况、实时曲线、历史曲线。可方便查询任一时段历史数据；

6、报警数据可在软件中设置，除设置若干个温度值超限报警外，还具有温度变化率超限报警；

7、系统有自检功能，可实时监测自身运行情况并输出故障报警声光信号；

8、系统采用模块化设计，可以在运行以后任意增减功能模块，保证组网的灵活性；

1、用隧道内环境温湿度传感器进行温湿度监测；

2、根据温湿度设定阀值启动隧道换气系统，直至监测参数低于阀值为止。

3、系统监测每一路风机运行状态，根据运行参数判断风机是否带病运行，及时提示维护人员进行维护。

4、监测软件正常显示画面为现场模拟分布图，出现故障时显示故障区域实时温度、曲线等；

5、能显示每个区域的温度情况、实时曲线、历史曲线，可方便查询任一时段历史数据；

6、系统可记录三年内各测温区域历史数据；

7、系统具有良好的数据传输性能、抗电磁干扰性，能够在高压、潮湿及粉尘较多的环境下稳定可靠运行；

8、发生报警时除了微机屏幕显示外还能发出声音报警；

9、系统可靠运行时间10年以上；

10、    系统可与厂内MIS网，DCS等连接，在网内任一计算机可通过权限实现联网查询。

隧道温控系统解决方案

本系统根据现场实际情况，结合目前在业界先进测温技术，以其结构先进、布线成本低、抗干扰能力强、运行可靠、扩充灵活方便的优越性能，在投资费用合理的前提下，实现隧道温湿度监测的功能。实时监测隧道内的温湿度，对监测参数的异变及时进行预报，及时发现隐患，及时进行防范，防止发生重大事故或火灾，以确保工厂生产。

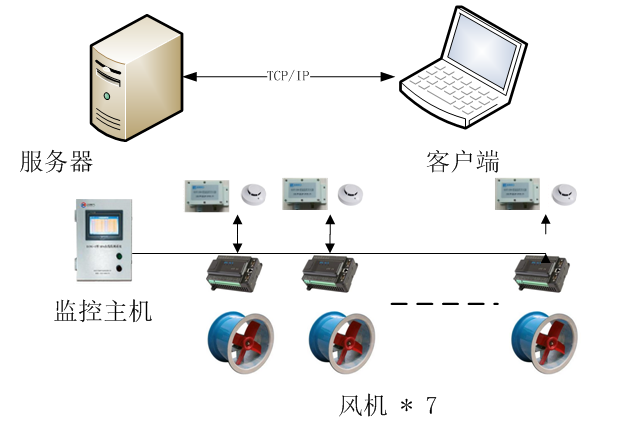

系统拓扑图


现场工况

       本项目为高压电缆隧道环境监控系统，现场具备通讯网络及供电网络。

温湿度传感器敷设方法

    隧道内温湿度传感器采用悬挂式安装，可以通过膨胀螺栓或者尼龙扎带固定在墙面或电缆桥架上。风机需固定在电缆隧道侧壁，建议隧道内每100m安装一台轴流风机并实现自动监控。
