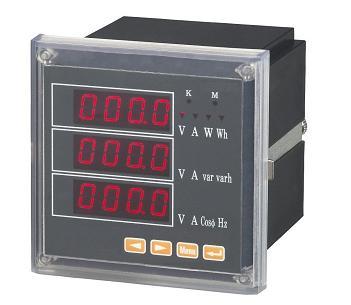

ZYSD-S型多功能仪表是一种具有可编程测量、显示和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据采集、显示及存储，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示。
|
型号 |
测量 |
显示 |
辅助功能 |
|
ZYSD-S |
三相电流，三相电压，功率电能等 |
3排LED的分页显示 |
电能脉冲输出 |
二.技术参数
|
性能 |
参数 |
||
|
输入测电压显示 |
网络 |
三相三线、三相四线 |
|
|
电 压 |
额定值 |
AC100V、400V（订货时请说明） |
|
|
过负荷 |
持续：1.2倍 瞬时：2倍/10s |
||
|
功耗 |
〈1VA（每相） |
||
|
阻抗 |
〉300kΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
电 流 |
额定值 |
AC1A、5A（订货时请说明） |
|
|
过负荷 |
持续：1.2倍 瞬时：2倍/10s |
||
|
功耗 |
〈0．4VA（每相） |
||
|
阻抗 |
〈20MΩ |
||
|
精度 |
RMS测量，精度等级0.5 |
||
|
频率 |
40~60Hz,精度0.1Hz |
||
|
功能 |
有功、无功、视在功率，精度0.5级 |
||
|
电能 |
四相限计量，有功精度0.5级，无功精度1级 |
||
|
显示 |
可编程、切换、循环的2、3、4排LED显示 |
||
|
电源 |
工作范围 |
AC、DC 80~270V |
|
|
功耗 |
≦5VA |
||
|
输出 |
脉冲输出 |
1路电能脉冲输出，光耦隔离 |
|
|
环境 |
工作环境 |
-10~55℃ |
|
|
储存环境 |
-20~75℃ |
||
|
安全 |
耐压 |
输入和电源>2kV,输入和输出>2kV,电源和输出>1kV |
|
|
绝缘 |
输入、输出、电源对机壳>5MΩ |
||
|
外形 |
尺寸 |
96×96×80（长、宽、深） |
|
|
重量 |
0．6kg |
||
