一、系统概述
低压开关柜目前普遍适用于发电厂、变电所、工矿化工企业等电力用户，它为动力、照明及配电设备提供电能转换、分配与控制之用。
低压开关柜的开关连接和母排连接处存在接触电阻，由于接触不良和设备本身特性会逐步使该接触电阻增大，温度会逐步增加；特别是在大电流的情况下，更是加速连接处的氧化，氧化结果导致接触点电阻进一步增大，从而导致恶性循环。引起火灾事故。
低压柜测温系统ZYWT-DY正是为避免此类事故而设计的。ZYWT-DY系统通过在母线连接处安装温度传感器来实时监测母线接点的温度，一旦有超温异常情况立即报警，并能根据历史记录分析产品的性能，做出状态判断，达到状态监测的目的。
该系统以微型计算机为核心，采用高可靠性设计，具有安装方便，抗干扰能力强等特点；配有R S - 4 8 5接口，可方便组成网络，是目前理想的低压开关柜测温解决方案。
二、系统组成
♦系统层
系统层由工业级服务器搭建，采用主流组态软件实现现场数据实时采集、存储、分析、远程浏览等操作。
系统层支持本地报警、短信报警等多种报警方式，便于客户及时了解系统运行情况。
♦监控主机

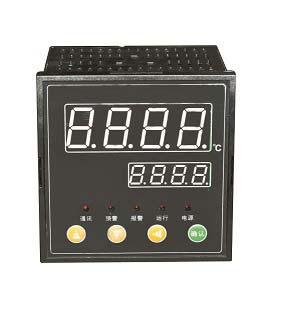

监控主机采用ZYWT-DY型低压温度在线监测主机，该产品可以同时巡检18路温度数据、采集1路环境温湿度数据。具备2路继电器输出，可以控制除湿器及风扇，实现远程或自动控制。
为广泛适应温度环境，该产品采用宽温设计，其扩展温度范围可以达到-40℃～85℃，可以适应所有区域工作环境。
♦传感器
测温传感器采用铠装方式封装，既保证温度传感器本身强度，又便于根据现场实际情况设计外形结构。测温元件采用PT100工业级铂电阻，铂电阻以其优越的性能，广泛应用于各种测温环境中。
环境温湿度传感器采用瑞士进口温湿度传感器，较传统湿敏电阻准确度更高，稳定性更好、抗干扰更强。
三、系统特点
♦系统反应迅速
本系统采用直接接触式测温，系统巡检周期短，可以快速反应被测点温度变化情况。
♦维护成本低
系统设计采用高可靠工业元件，成功运行以后免维护。
♦本地温湿度采集及控制
系统具备本地温湿度采集功能，并且可以根据预设参数控制加热、排风或除湿。
♦本地指示及报警
系统具有本地显示数据及报警功能，清晰直观。
♦多路本地采集设计
系统设计18路温度及1路环境温湿度采集，可以满足绝大多数环网柜、开关柜应用。
现场总线设计
现场总线设计，方便用户与各种系统通讯，实现无缝衔接。
四、技术参数
触点温度测量范围： -40℃ ～ 500℃
触点温度测量精度： ±1℃
环境温度测量范围： -40℃ ～ 120℃
环境湿度测量范围： 0% ～ 99%
工作温度范围： -40℃～85℃
压力范围： 800hPa ～ 1000hPa
湿度范围： 0% ～ 95%
继电器驱动能力： AC250V/3A
工作电源： AC220V/DC24V
功 率： 10W
