过热故障、绝缘故障和机械故障是造成电力系统事故的重要原因。而过热
故障的发生频率又占事故总数的50%以上。高压配电装置异常温度升高必将引
起接触电阻增大、设备老化，绝缘下降、导体烧溶，严重的将造成接地短路，继
发为相间短路，造成设备损坏、中断供电，甚至引发严重的人身、电网、设备事
故。
这些恶性事故不但给电力企业带来了严重的经济损失，还有可能造成无法估
量的恶劣社会影响。由于过热故障频发不断且有增长之势，因此《国家电网公司
十八项电网重大反事故措施》(试行)中11.7.2 关于“加强对运行设备温升的监视”
就明确提出了对容易发生“过热”故障的元件要进行温升监测。当前，社会的发
展也对整个供电环节都提出了更高的要求，对配电装置运行温度的监
测也是智能电网建设的重要课题。因而本报告认为有必要在配电装置中配置相关
的温升在线监测装置，使电力企业有针对性的采取预防措施，提高供电水平。
随着电网的发展和装备技术的提高，密闭式10kV、35kV 系统开关柜在电
网中已大量使用，小型化、紧凑化的设计以及用电环境的变化，使得开关柜内部
过热现象已成为开关柜使用中的常见异常状态，因而在一些负荷较重的线路中，
普遍存在开关柜内各主导流部位温升超标的问题。
本系统采用先进的荧光光纤温度传感技术，具有耐高压、不受电磁干扰、
长期可靠、易扩展等优点，对发电及供电系统的发电机、高压开关柜、
环网柜、室外及地下电缆接头等监测点的温度进行实时在线监测。
二、系统的主要技术参数
项目单位参数值备注
测温范围℃ -30 ～ 200
温度分辨率℃ 0.1
测温精度℃ ±1
测温通道数6
系统软件- 基于WINDOWS 操作系统
温度画面数据刷新S 2
报警干接点输出、人机界面显示
外部接口- RS485，Modbus 规约
探头直径mm φ3
电源输入AC 220V±10%/50Hz
三、系统构成
本系统主要针对变电站电力开关柜动静触头、母排、开关等接点的异常温度
变化进行实时在线监测。借助这套系统，用户可以在本地和远程上位机上实时监
测开关柜内关键部位的温度变化情况，根据温度变化情实时的发出警情报告（预
警、报警和超限）。同时借助强大的上位机功能，可以分析温度变化周期，查看
实时、历史曲线，预测警情变化等功能，还可以实现多用户远程数据交换。
该系统由荧光光纤（含传感头）、YG-C206 光纤测温变送器、荧光光纤通
四、讯软件、YG-YD201 光纤测温系统表头组成。

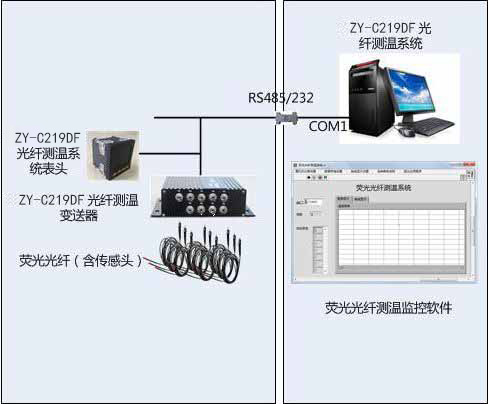

系统结构图如下：

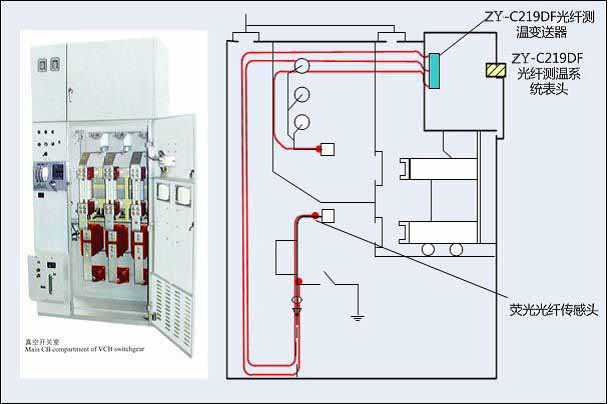

现场安装图
图1
图2
图3
