仪器仪表

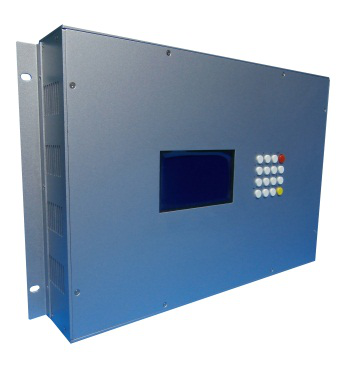

蓄电池在线监测系统





产品介绍

蓄电池在线监测系统,采用高耐压的光隔离通道、短路保护技术使采集信号电路可靠。测试内阻采用直流放电法技术,有效地滤除交流纹波干扰,采集数据更加真实可靠,尤其对老化严重的电池直接找出,避免误判。采用高精度数据转换器采集数据,精度高,稳定性好,运用先进的算法测试结果一致性好,重复性好。实时监测每节电池的电压、电池组电压、充放电电流、电池容量、健康状态,定期测试电池内阻,可以对老化电池进行预警。

系统可以对2V、4V、6V、12V、3.2V、3.7V的电池进行在线监测,主要应用于发电厂、供电局、变电站等电力直流系统;通信公司的机房、基站;储能电站、太阳能、风电等用电单位;铁路公路、金融、石油、化工等企事业单位的UPS机房等后备电源使用场合。

产品功能

·  实时监测蓄电池的电池组端电压、单体电压、充放电电流、环境温度。

·  可以本地、远程控制测试内阻,也可以设置定期测试内阻。

·  可设置报警上下限值,并发出报警值。

· 可计算电池的容量。

·  可监测充电和核对性放电测试。

·  有通信口可以接入原有的监控系统。

·  分析电池健康等级(选配)。

·  监测每节电池温度(选配)。

产品特点

·  采用抗干扰强、符合电池使用特性的直流放电法蓄电池内阻测试技术。

·  测试数据重复性好、一致性好,精度高,准确性好。

·  采用高耐压的光隔离采集通道、外加短路保护技术使采集信号电路稳定可靠。

·  实时监控:7*24小时的采集监控管理,确保了系统的可用性。

·  实时报警:可以配置为主动上报告警和主站提取告警,找出老化落后电池,立即报警。

·  具有机柜式、壁挂式多种机箱可供选择,方便现场安装。

·  可以监测管理铅酸蓄电池(包括胶体)、锂电、镍氢、镍镉电池。

·  监测不同的电池组24V、48V、110V、220V、380V、480V电池组。

·  可以监测2V容量50Ah~3000Ah的电池,12V容量7Ah~300Ah的电池。

·  通讯:支持RS485、RS232,支持LAN、远程集中管理。

技术参数

项  目

技 术 参 数

型号

规格

监测电池数量

工作电源



48V

2V电池:监测1组×24节

2V电池:监测2组×24节

AC220V或DC48V

110V

2V电池:监测1组×(52~54)节

12V电池:监测1组×9节

AC220V或DC110V

220V

2V电池:监测1组×(102~108)节

12V电池:监测1组×(16~18

AC/DC220V

380V

12V电池:监测1组×32节

AC220V

480V

12V电池:监测1组×40节

AC220V

锂电池

12节~160节,可配置

AC220V

其他规格

根据需求,可定制

组端电压

测量范围:0~500V,精度:±0.2%±0.5V

单体电压

测量范围:0~9.9V,精度:±0.1%±3mV

测量范围:10~19.99V,精度:±0.2%±10mV

单体内阻

测量范围:0.01mΩ~1Ω,精度:±2%±20μΩ

充放电电流

测量范围:0~电流传感器量程,精度:±1%

充放电电量

测量范围:0Ah~电池容量,精度:±5%

温度

测量范围:-40℃~+120℃,精度:±0.5℃

通讯方式

RS485/RS232,以太网(选配)

工作环境

工作温度:-20℃~45℃,相对湿度:5%~80%

外形尺寸/重量

壁挂式:483×305×67mm(宽××深)/4KG

标准3U:483×133×300mm(宽××深)/5KG

显示屏

5.0寸LCD
