仪器仪表

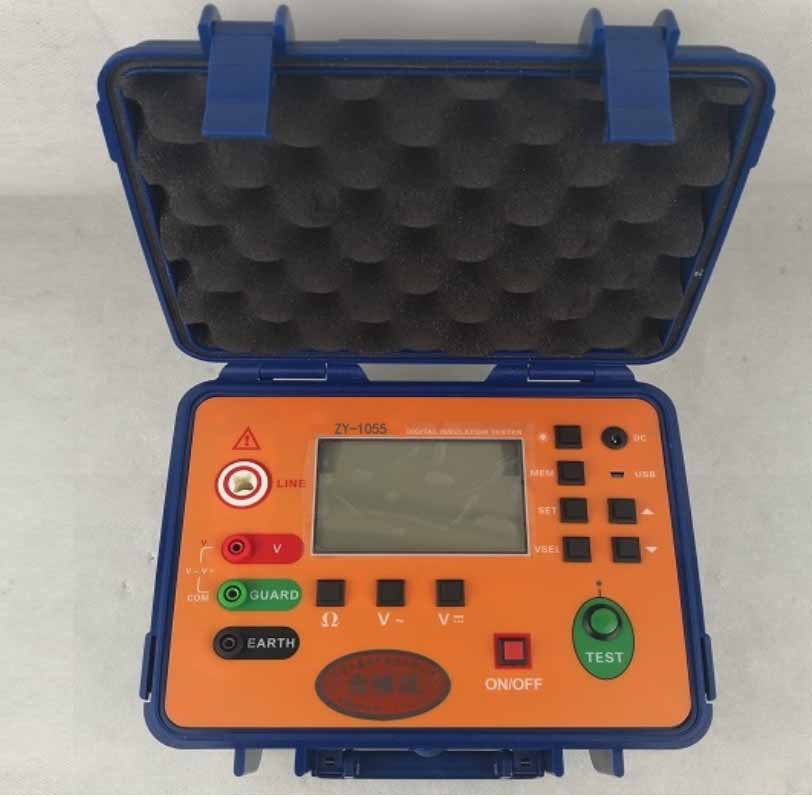

ZY1055-10KV绝缘电阻表





1.量程及精度

测量功能

输出电压

测量范围

精度

分辨率

绝缘电阻

250V(±10%)

0~10MΩ

±3%rdg±5dgt

0.01MΩ





10~100MΩ



0.1MΩ





100~1000MΩ



1MΩ





1G~10GΩ

±5%rdg±5dgt

0.01GΩ



500V(±10%)

0~10MΩ

±3%rdg±5dgt

0.01MΩ





10~100MΩ



0.1MΩ





100~1000MΩ



1MΩ





1G~10GΩ

±5%rdg±5dgt

0.01GΩ



1000V(±10%)

0~20MΩ

±3%rdg±5dgt

0.01MΩ





20~200MΩ



0.1MΩ





200~2000MΩ



1MΩ





2G~20GΩ

±5%rdg±5dgt

0.01GΩ



2500V(±10%)

0~2000MΩ

±3%rdg±5dgt

1MΩ





2000MΩ~20GΩ

±5%rdg±5dgt

0.01GΩ





20GΩ~200GΩ

±20%rdg±10dgt

0.1GΩ



5000V(±10%)

0~2000MΩ

±3%rdg±5dgt

1MΩ





2000MΩ~20GΩ

±5%rdg±5dgt

0.01GΩ





20GΩ~200GΩ

±20%rdg±10dgt

0.1GΩ





200GΩ~1000GΩ

±20%rdg±10dgt

1GΩ



10kV(±10%)

0~2000MΩ

±3%rdg±5dgt

1MΩ





2000MΩ~20GΩ

±5%rdg±5dgt

0.01GΩ





20GΩ~200GΩ

±20%rdg±10dgt

0.1GΩ





200GΩ~1000GΩ

±20%rdg±10dgt

1GΩ


2.技术规格

功能

绝缘电阻测试,电压测试

基准条件

23℃±5℃,75%rh以下

额定电压(V)

250;500;1000;2500;5000V;10KV

测量电压(V)

额定电压×(1±10%)

绝缘电阻量程(GΩ)

0.01MΩ~1000GΩ

绝缘电阻分辨率

0.01MΩ

直流电压量程

0~1000V

直流电压分辨率

0.1V

交流电压量程

0~750V

交流电压分辨率

0.1V

输出短路电流

≥5mA(10KV)

吸收比和极化指数测量

电源

12V充电电池

背光

可控灰白屏背光,适合昏暗场所使用

显示模式

4位超大LCD显示,灰白屏背光

LCD显示尺寸

108mm×65mm

仪表尺寸

长宽高:277.2mm×227.5mm×153mm

USB接口

具有USB接口,软件监控,存储数据可以上传电脑,保存打印

通 讯 线

USB通讯线1条

测试线

高压棒红色3米,高压测试线黑色1.5米,绿线1.5米

数据存储

500组,闪烁显示“FULL”符号表示存储已满

数据查阅

数据查阅功能:“READ”符号显示

溢出显示

超量程溢出功能:“OL”符号显示

报警功能

测量值超过报警设定值时发出报警提示

功耗

待机: 30mA Max(背光关闭)

开机开背光: 42mA Max

测量:300mA Max(背光关闭)

仪表质量

2720g(含电池)

电池电压


电池电压不足,显示低电符号

自动关机

仪表无操作15分钟关机

绝缘电阻

≥50MΩ(测量线路与外壳间)

耐压

AC3kV/50Hz 1min

工作温度和湿度

-10℃~+50℃<85%RH

贮存温度和湿度

-15℃~+55℃<90%RH

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
